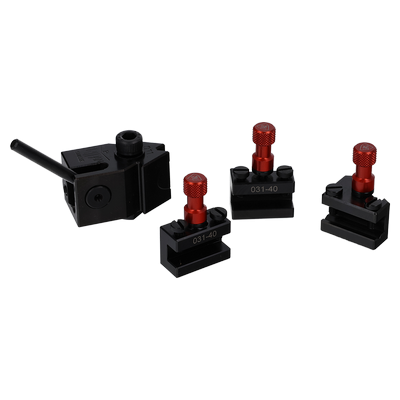

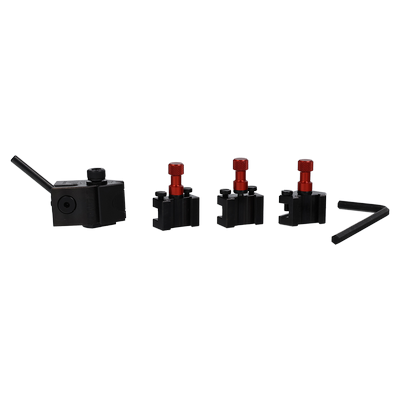

Ensemble Tripan®
Référence : 71010-00-10-11
Composé de :
- 2x Ensemble porte-outil Tripan® 031-40
- 1x Ensemble porte-outil Tripan® 032-40
- 1x Ensemble élément de serrage Tripan® 011 :
Avec levier indissociable, tirant et clé hexagonale.
Amax = 18 mm / Bmax = 18 mm / C = 8 à 14 mm
A: Éloignement du centre de la tourelle avec la face de la table de fixation ou du chariot croisé qui est parallèle à la broche.
B: Éloignement du centre de la tourelle avec la face de la table de fixation ou du chariot croisé qui est perpendiculaire à la broche.
C: La hauteur du centre de broche de votre tour doit être comprise entre 8 et 14 mm par rapport
